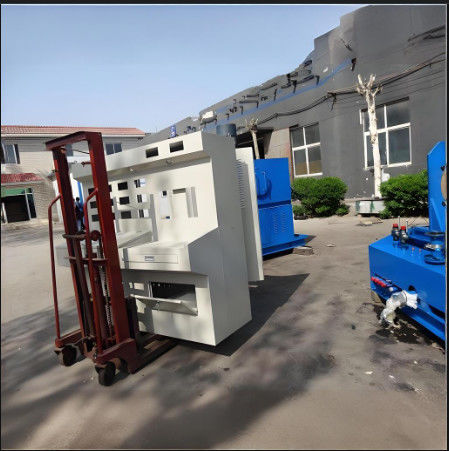

修理作業のための高性能産業用水力ポンプ試験機

 液圧ポンプ/モーターテスト

電動駆動モーター: 75kw~160kw

圧力は31.5Mpa~42Mpa

速度:0〜1500r/min

シメンス PLC

HPプリンタ

空気冷却ラジエーター

様々なデータのデジタル表示


簡潔な紹介

水力総合試験台は,整備企業における水力部品の試験と評価に使用される専門機器である.システムでは国内外から高品質の水力および電気部品とアクセサリーを選択します構造がコンパクトで 品質が信頼可能で 設計が合理的で 操作と保守が簡単

この試験台の液圧システムは,閉ざされた油タンク構造を採用し,塵の多い環境で動作することができます.水力装置の熱散と油の清潔性を確保するために,使用中に水力装置の粉塵を定期的に清掃することに注意する必要があります..




構造的特徴
この装置は,電動モーターを試験台全体の駆動システムとして使用し,試験台のための補助燃料供給システムとして2つの油ポンプモーターユニットで装備されている.試験台は4つの部分に分かれています.: 燃料タンクバルブグループ パワーポンプステーションユニット; ポンプ試験ユニット; モーター試験ユニット; 制御ユニット. 設置構造は軽量,コンパクトな構造の利点があります.簡単に設置できます.
統合オイル回路ブロック設計を採用し,システムは低漏れ,コンパクトな構造,簡単に分解および組み立ての特徴を持っています.
出力オイル回路は きれいに,はっきりと配置され,操作と設置が簡単です.


主なパラメータ:
電力: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
最大圧力:35MP
主流システム: 550L+550L
液圧ポンプの速度: 0-1500r/min
試験台の機能構成とパラメータ:
機能: 水力総合試験台は,以下の部品を試験することができる.
主な試験:単機と二機式水力ポンプ;開く水力ポンプと閉じる水力ポンプ;高速水力モーター等
駆動モード:電動モーター出力 160kw;回転速度 0-1500r/min
積載方法:
1) パンプの負荷: 比例解脱バルブ 双極距離負荷圧 最大35Mpa
2) モーターの負荷: 負荷モーター (この時点でポンプの動作条件として使用される) は試験モーターを負荷する (トルク,速度等をトルションシャフトで測定する).
油供給方法:低圧油ポンプの油供給:350L/min 0-3MPaと自製油供給の両方が利用可能である.
パイロット補助油: 15L/min 0-4Mpa
表示モード:

計器とコンピュータは同時に表示できる:
1流量,温度,速度,トークのデジタル表示
2圧力は機械式気圧計で表示される (コンピュータは気圧センサーの信号を読み取る).
液体のレベルは,レベルメーターによって直接表示されます.
3. フィルタの遮断が赤信号のアラームで引き起こされる
4コンピュータのLCDに表示されるすべてのデータ,データテーブルや曲線グラフを含む.
オイル浄化:燃料タンクから入ってくる油と出る油をフィルタリングする.
再利用プラットフォームの油タンク内の油を回収するために,追加のオイルフィルタが用意されています.
作業介質:ISOVG32 # 水力油
燃料タンク容量: 1500L,実際の給油 1300L
4組の多目的フレンズと関連接頭がポンプで接続され,半完成の接続シャフトが接続シャフトの袖を処理するために使用されます.


テストされた項目
移動点検試験: 負荷圧がなく移動点検
ボリュメトリック効率試験: 定数運転条件下でボリュメトリック効率を測定する.
超負荷試験: 最大移動量,名乗速度液圧ポンプの名圧は 110%または最大圧で1分未満動作する (試験部品の電力を考慮して).
外部漏れ:上記試験では,密封部分の漏れ状況をチェックする.
試験精度: (1) 圧力:精度 ± 0.1%,測定範囲 0-35Mpa
(2) 流量:精度 ± 0.5%,測定範囲 5~400L/min
(3) 速度:精度 ± 0.5%,測定範囲 0-2200r/min
(4) 温度:精度 ± 1 °C,測定範囲 -20〜100 °C
