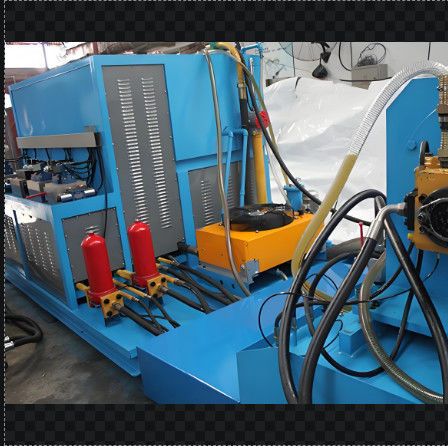

160kW パワー デジタル コンピュータ付き 水力ポンプ テスト 機械

水力ポンプ/モーター試験台,ポンプやモーターの修理用

試験用品

1,D配置試験:無負荷圧力試験,移動試験

2,テスト容量効率: 定数運転条件下での容量効率

3.オー負荷をt: 液圧ポンプまたはモーター (高速) の最大運動量,名乗速度,定数圧または最大圧下で1分未満動作

4.E について外部漏れ テスト: 上記試験では,密封部分の漏れをチェックする.

構造特性:

1. 試験台全体が電動モーターで駆動されます. この試験台は,電動モータープラットフォーム,オイルタンクプラットフォーム,制御キャビネットの3つの部分に分類することができます.構造は小さなサイズで,軽量,コンパクトなレイアウト,安装の容易さ,その他の特徴.

2液体統合ブロックの設計を採用し,漏れが少なく,コンパクトな構造を保ち,組み立てと解体を容易にする.

3出力オイルホースは,明確な配置を提示し,操作と設置を容易にするように,順序よく配置されています.

主なパラメータ:

1尺寸と主要パラメータ:
体重: 3 トン

外の次元:
運転プラットフォーム: 1400 * 2100 * 1600mm

主油タンクとバルブ制御テーブル: 2700 * 2050 * 2030mm

駆動力: 110KW

補助モーター: 22KW. 低圧オイル供給ポンプは,45V - 75Aのバネポンプです

補助モーター: 22KW 高圧オイル供給ポンプはA2F23/31

最大流量: 500L + 500L

2試験台の主な構成とパラメータ:

運転モード:電動モーター

速さ: 4極モーター,0~3000r/min (2300r/min未満の使用が推奨)

負荷モード: コンピュータ版; 負荷圧力のための手動および自動モードの両方

石油供給方式:自己吸収と強制

表示モード:デジタルメーターとコンピュータディスプレイ

操作モード: 手動・自動操作

3作業介質:ISOVG46 水力油

4オイルタンクの容量: 設計では1250L,現実では1200L

5油の清潔度に関する要件:GB/T14039 19/16 (NAS10グレード)

オイル供給モード:

低圧油ポンプの油供給: 70 L/min 0-3MPa

自動プリミングオイル供給

高圧補助油ポンプ: 18L/min 0-31.5Mpa

1# パイロットポンプ補助油: 15L/min 0-4Mpa

2# パイロットポンプ補助油: 15L/min 0-4Mpa

表示モード:

1. 計量器とコンピュータで;

• 流量,温度,速度は数字で表示される.
• 圧力は計数で表示され,コンピュータは圧力センサーから送信された信号を読み取ります.
• オイルレベルは液体レベル計によって直接表示されます.
• フィルター遮断は,赤灯とザッズでアラームされます

設置説明書:

1. この水力システムの到着時に,すべての要件を満たしているかどうかを確認します. テストベンチが設計要求に適合しているか,損傷があるかどうかを決定します. そうでなければ,直接製造者に連絡してください..
2液圧システムの各部位を設置する際には,この装置のホースを接続する前に,すべての外部のオイルポートのカバーまたはラップが落ちないことを確保し,水力システムの汚染を避ける..
3この水力装置を設置位置に運ぶ後,システムの性能に影響を防ぐためにしっかり固定します.
4この液圧システムの各部位が正しい位置にあるとき,液圧システムのホースを液圧操作図に従って接続します.
5. 接続過程で,省略したり,損傷するシールしないでください.
6設置完了後,電気を接続してください.
