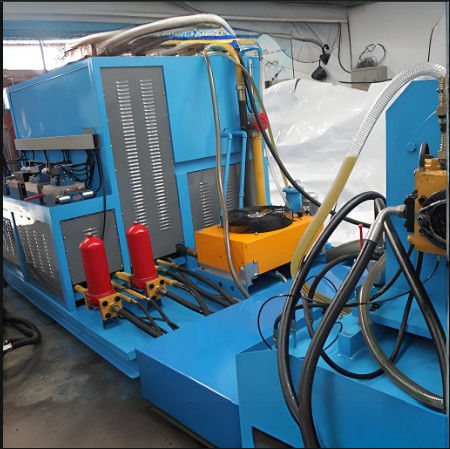

CE認証の水力モーター試験台 建設機器の修理用

水力ポンプ/モーター 修理用 試験台 建設機器

I. 構造的特徴

1.

電動モーターは,テストベンチ全体の駆動システムです.このテストベンチは,電動モータープラットフォーム,オイルタンクプラットフォーム,制御キャビネットで3つの部分に分けることができます.構造は小さな大きさで特徴があります軽量で コンパクトな構造で 簡単に設置できます

2.

システムには,漏れが少ないコンパクト構造,および組み立てと解体のための便利性があるように,水力統合ブロックの設計を使用

3輸出油ホースは,順番に配置され,透明であり,操作および設置が簡単です.

III 主なパラメータ

• 尺寸と主要パラメータ

体重: 3 トン

オー外側の寸法:

運転プラットフォーム: 1400*2100*1600mm

主油タンクとバルブ制御テーブル: 2700*2050*2030mm

駆動力: 110KW

補助モーター: 22KW低圧オイル供給ポンプは,45V-75Aのバネポンプです

補助モーター: 22KW,高圧オイル供給ポンプはA2F23/31

最大流量: 500L+500L

2. 試験台の主な構成とパラメータ

運転モード:電動モーター

速さ: 4ポールモーター,0~3000r/min (2300r/min 以下の使用が推奨されます)

負荷モード:コンピュータ版; 負荷圧力のための手動および自動モードの両方

石油供給方式:自己吸収と強制

表示モード:デジタルメーターとコンピュータディスプレイ

操作モード:手動・自動操作

3 作業介質:ISOVG46 水力油

4. オイルタンクの容量デザインは1250L,現実には1200L

5. 要求の清潔さ油から:

GB/T14039 19/16 (NAS10級)

IV: 設置説明書

1試験台が設計要求を満たし,損傷があるか確認します. そうでなければ,直接製造者に連絡してください..

• 液圧システムの各部位を設置する際には,この装置のホースをマッチする前に,すべての外部のオイルポートのカバーまたはラップが落ちないことを確認します.この水力システムの汚染を避けるために.

• この液圧装置を設置位置に移動した後,この液圧装置の性能に影響を及ぼさないようにしっかり固定します.

• この水力システムのすべての部分は,それらの後に

正確な位置で,水力システム用のホースを水力操作図に従ってマッチします.

5接続作業を行うとき,見逃すか,損傷しないシール

6. インストール完了後,配線図に従って電気部品を接続してください.

• 運用指示書
  • この水力システムの設置後,水力原理図,回路配線図に従って,水力システムのすべての部品が正しくインストールされているかどうかを確認します.パイプラインが正しく接続されている電気配線が正常に接続されている場合,時宜で解決します.

• 空気フィルターの蓋を引っ張り出して,空気フィルターを通るフィルタリング精度が20um未満のフィルタリングマシンで液体レベル計の最大限までタンクに液体油を注入します.そして空気フィルターを復元します.

• コントロールテーブルのすべての調整ボタンを 逆時計回りにゼロに回します

• 電気モーターをボタンを押して,起動できない場合は,回路を再び調整します. 回転方向に注意してください.

詳細については,私に連絡してください.
