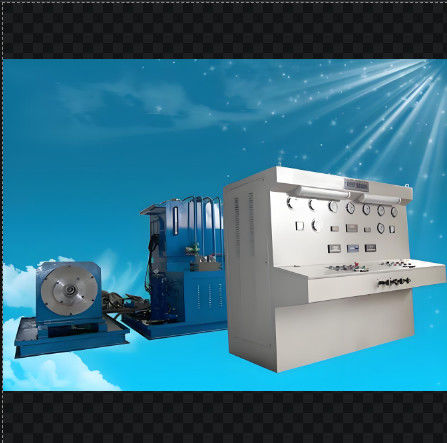

水力ポンプのための広圧範囲の水力試験台

総合的な水力試験台

ポンプ/モーター/シリンダーの修理または製造用

水力ポンプ (開いた,閉じた,二重開いたポンプ),水力モーター (高速) と補助試験水力シリンダーおよびバルブを試験する.

水力ポンプ試験台の詳細説明

水力ポンプ試験台は,水力ポンプの性能,信頼性,効率を評価するために設計された洗練された機器です.このベンチは,製造業者のための重要なツールとして機能します下記は,水力ポンプ試験台とその部品の詳細な説明です.
水力ポンプ試験台の概要

水力ポンプ試験台は,水力ポンプを様々なシナリオで試験するために,現実の運用条件をシミュレートする包括的なシステムです.駆動エンジンを含む試験中のポンプ,制御パネル,フィルタリングシステム,データ収集装置

液圧ポンプ試験台の主要部品

1. 駆動モーター: 駆動モーターは,試験中のポンプを動かす責任を負います. 試験台設計に応じて,電動モーターまたは水力モーターになります.モーターは,異なる動作条件をシミュレートするために,その速度を調整することができます通常は0~3000rpmです

2試験中のポンプ:試験台は,ポンプ,ギアポンプ,バネポンプ,ポンプモーターなどの様々なタイプの水力ポンプを収容するように設計されています.ポンプは試験台にしっかりと固定されています.簡単に設置・取り除くことができます

3コントロールパネル: コントロールパネルは,テストベンチを操作するための中央ハブです.ボタン,スイッチ,ディスプレイのユーザーフレンドリーインターフェースがあります.制御パネルは,オペレーターがモーターの速度を調整することができます圧力制限を設定し,試験プロセスを監視する.

4. 濾過システム:高精度濾過システムは,試験台に組み込まれ,試験中に液体が清潔のままであることを保証する.システムには,通常吸気シッターが含まれます.圧力フィルターフィルタリング精度が20μm以下またはそれ以上のリターンフィルター.

5データ取得機器: テストベンチは,センサーとコンピュータ化されたデータ取得システムで装備され,テストデータを記録し,分析します. 流量,圧力,温度,リアルタイムでモニタリングされます.

液圧ポンプ試験台の特徴と機能

- ステップレス速度調整:試験台では,駆動モーターの速度を継続的に調節し,操作者がさまざまな動作条件でポンプをテストすることができます.

- 広範囲の圧力範囲: 試験台は,通常31〜42Mpaの広範囲の圧力範囲内で動作し,異なる作業環境をシミュレートできます.

- 高精度測定:デジタルメーターや計測器の導入により,試験パラメータの正確かつ信頼性の高い測定が保証されます.

- コンピュータ操作: 統合されたコンピュータシステムは,高度なデータ分析,報告,および試験結果のリアルタイムモニタリングを容易にする.

- CE認証の安全性: 試験台は欧州の安全性と性能基準を満たし,安全な試験環境を保証します.
結論として,水力ポンプの試験台は,水力ポンプの性能と信頼性を評価するための重要なツールです.その 先進 的 な 特性 と 精密 な 制御 能力 は,水力 機器 の 製造 者 に とっ て 不可欠 な 資質 に なり ますメンテナンスの専門家や研究者たちです

II について 試験用品:

1, 移動試験: 無負荷圧,放出測定

2, 容量効率試験: 定数運転条件下での容量測定効率

3電源試験: 起動電源,名乗電源,過負荷電源

4超負荷試験:水力ポンプまたはモーターの最大動力 (高速),名乗速度,名指圧110%または最大動作圧1分以下

5, トークテスト: 水力ポンプの入力トーク,水力モーターの軸末トーク (逆向き試験)

6外部漏れ試験:上記試験では,密封部品の漏れをチェックします.

7液圧バルブや液圧シリンダー等のための補助試験


III 試験台の機能とパラメータ

1駆動モード:モーター駆動,パワー 110kw+22KW+22KW+0.75KW

2速度モード:周波数制御 0-3000r/min

3負荷モード:コンピュータプロパショナルリフレークバルブ 双方向負荷40MPa.デュプレックスポンプを試験することができる.

4, 最大流量: <= 500L/min

低圧補助システムの最大流量 <= 330L/min 5
最大圧力補助システム:35MPa

6高圧補助システムの最大流量 34L/min
最大圧力補助システム: 31.5MPa

7試験台の温度範囲: 0~60°C

8, 空気冷却ラジエーター

9電力要求: AC380V 300A

10センサーと制御電源:DC24V

11コンピュータは自動的に試験報告,曲線,データ収集,印刷出力を生成します.

12,表示モード:速度,流れ,圧力,トルクのデジタル表示.
石油供給:自発調製と強制石油供給

13試験部品:主に開いた水力ポンプ,二重開いたポンプ,閉ざされたポンプ,高速水力モーターをテストします.水力バルブ,水力シリンダー,などをテストします.

14, 時計時計回転と反時計時計回転の両方を試験することができる.

15漏れた油をリサイクルするためのオイルフィルター

16警報機能を持つ4級フィルター

17油タンク容量: お客様の要求に応じて

18, 設備の設置と投入はサプライヤーの責任です
